我國工業化進程的快速推進累積了大量的固體廢棄物， 帶來諸多環境問題，亟待消納。大宗固廢資源化利用已然成為推動節能減排，促進實現“碳中和、碳達峰”目標不可或缺的部分。

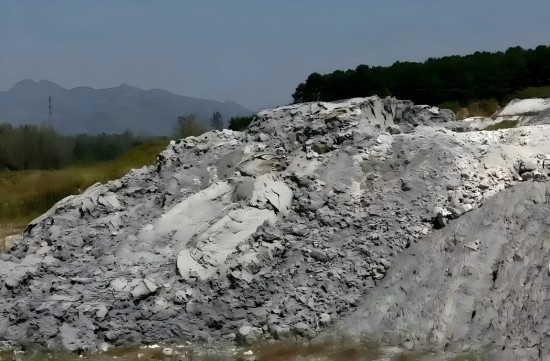

目前國內對鋸泥的處理方式通常有三種
◆對花崗巖廢料進行填埋處置、露天堆積等，但該處理方式對周圍環境影響較大，且浪費資源；
◆對其進行浮選分離提純，目的在于回收高品質石英和長石，但是該工藝所用到的氫氟酸、濃硫酸等強腐蝕性藥劑容易產生廢水，進而引起二次污染；
◆將花崗巖鋸泥作為原料應用于生產水泥、玻璃、陶瓷和涂料等建材產品，將鋸泥作為基材應用于建筑領域是目前應用最廣方式。
鋸泥用于建材方面主要有四個方向
◆用來做建筑陶瓷底料，常規磁選除鐵后就可利用，工藝簡單、成本低廉；
◆用于制備人造花崗巖，要求鋸泥粒度細、均勻且不含泥土等雜質，有時需要二次研磨加工，工藝流程復雜；
◆用于建筑砌塊加工，鋸泥是生產加氣塊的優質原料；
◆做裝配式建筑用陶瓷板，具有節能減排、環保等優點，未來具有廣泛的利用前景。
應用案例
1. -40目原礦經平板+立環+漿料+漿料磁選。試驗流程見圖1，試驗結果見表1。

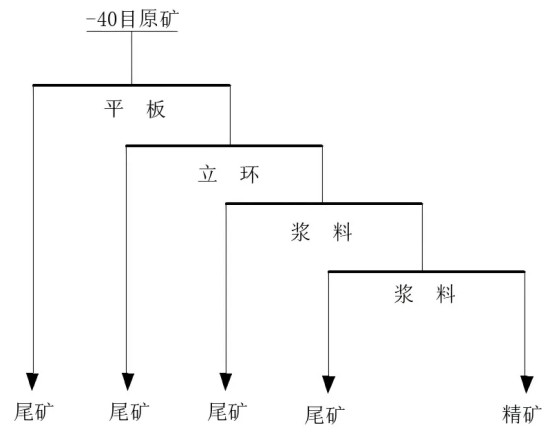

圖1 選礦試驗流程

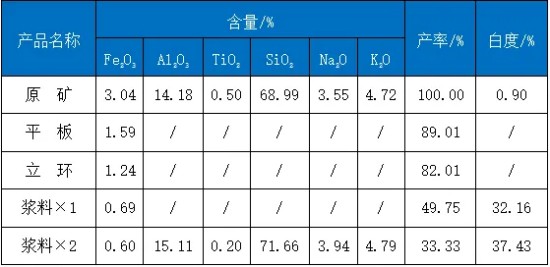

表1 選礦試驗結果
-40目原礦經平板+立環+漿料+漿料磁選，得到產率33.33%、Fe2O3 0.60%、Al2O3 15.11%、TiO2 0.20%、SiO2 71.66%、Na2O 3.94%、K2O 4.79%、白度為37.43%的長石精礦產品。
2.原礦經-40目分級，-40目樣品經平板+立環+立環+漿料的磁選。試驗流程見圖2,試驗結果見表2。

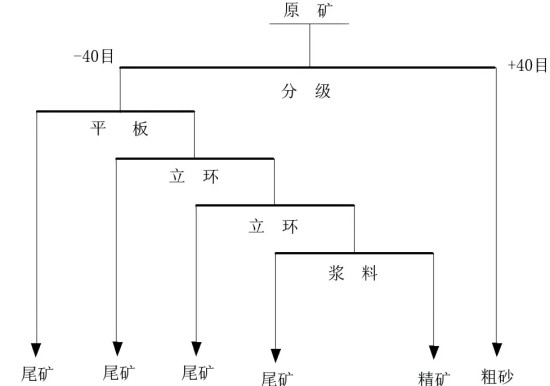

圖2 選礦試驗流程

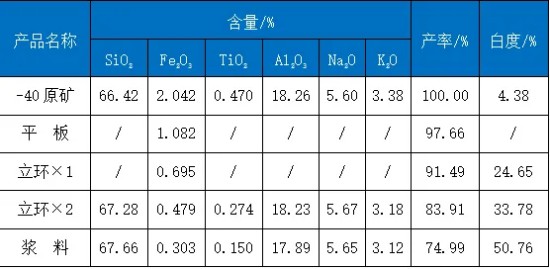

表2 選礦試驗結果
原礦分級后經平板+立環+立環+漿料磁選，得到產率74.99%、SiO2 67.66%、Fe2O3 0.303%、TiO2 0.150%、Al2O3 17.89%、Na2O 5.65%、K2O 3.12%、白度50.76%的精礦產品。
現場應用
