CFLJ系列稀土輥式磁選機是華特公司針對弱磁性礦物開發的高效強磁選設備，由高性能稀土磁材釹鐵硼作為磁源，采用獨特的磁場擠壓聚磁技術，具有磁場強度高，不易退磁等特點。

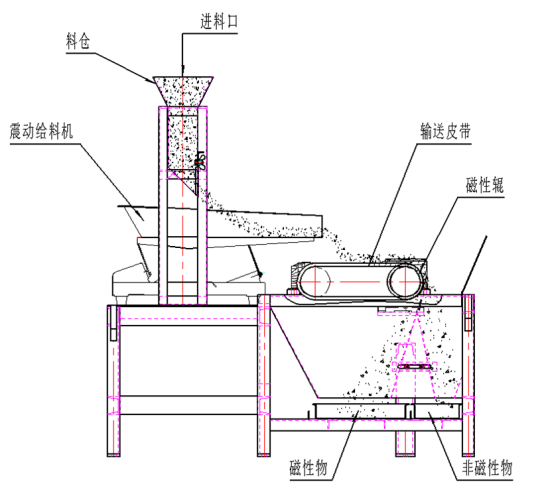

物料給到頂部料倉緩沖后，落入振動給料機中，在振動給料機的振動輸送下，物料均勻的給到磁選機磁輥的輸送皮帶上。當物料皮帶運轉到高場強磁輥表面時，在磁力、離心力及重力三重作用下，非磁性物料作拋物線運動被拋出，落入下前方出料口，磁性物隨磁輥轉向下后方，最后在皮帶和重力的作用下落向后部的磁性物集料口，從而完成礦物的分離。
可以根據工藝需求設計成單輥、雙輥、多輥結構，以實現多級分選或除鐵。
產品特點

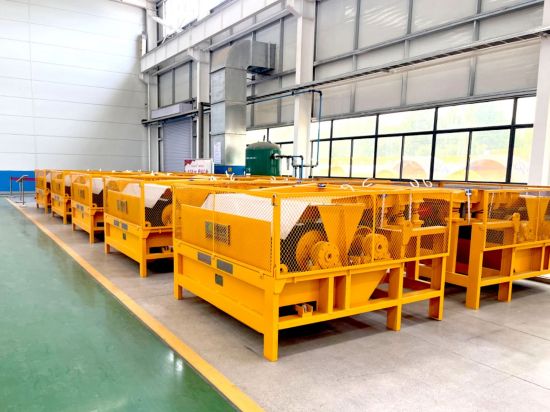

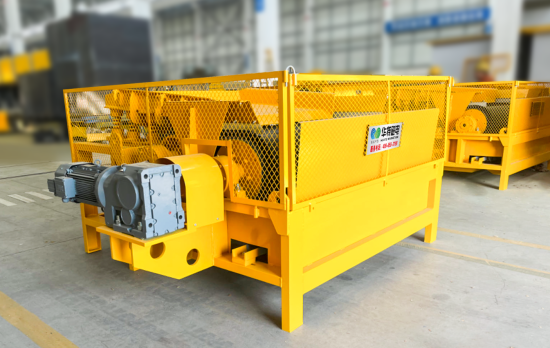

華特公司研發的CFLJ系列稀土輥式磁選機由傳動裝置、殼體、振動給料裝置、磁輥、機架和電控箱等主體部分組成。傳動裝置可根據客戶要求選擇皮帶傳動或一體直連式傳動，適應多種應用場合；不銹鋼殼體具有耐磨損、耐腐蝕等特點，并配有進料倉和除塵口，滿足設備使用的環保要求；振動給料裝置保證物料均勻的輸送到磁輥上，有利于礦物的分選；機架部分配有分料裝置，可根據使用情況對物料進行分選調節；電控箱實現磁輥的變頻調速和給料裝置的振幅調節，可做成現場操作式和集控式兩種，便于現場使用。整機結構根據客戶使用要求可設計為單層或多層，拆裝方便。

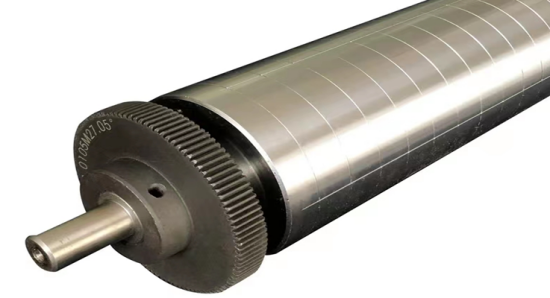

核心部件磁輥為聚磁超強磁系，采用對極結構，磁場強度高，梯度大；軟磁材料導磁，漏磁少，磁力大大提高。

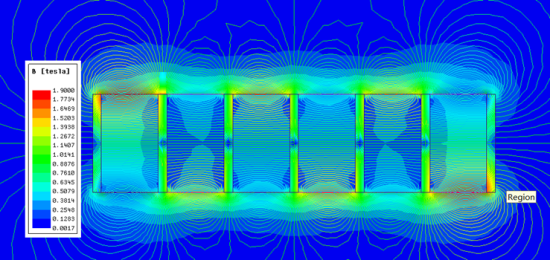

磁極厚度、導磁片及中心孔尺寸采用有限元仿真計算，選擇了最佳厚度比，磁輥表面最高磁場強度可以達到1.7T。
應用范圍及效果
CFLJ系列稀土輥式磁選機在錳礦、赤鐵礦、褐鐵礦、鈦鐵礦、鉻鐵礦的分選以及化工、耐火材料、玻璃、醫藥、陶瓷等非金屬礦物除鐵純化等使用場合效果顯著。

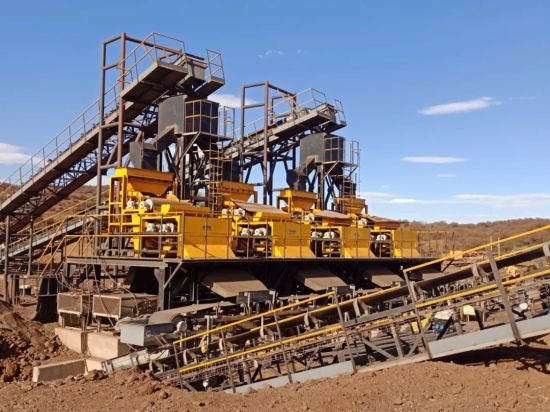

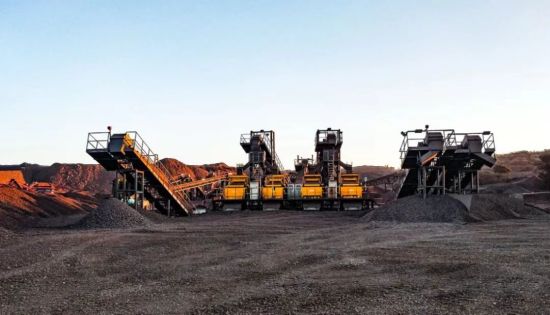

應用現場一：南非某錳鐵礦生產現場
應用數據

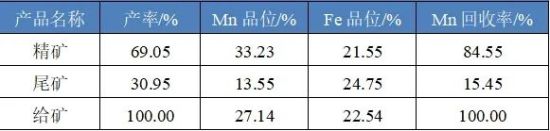

-40mm粒度的錳礦，經過強磁輥兩級磁選，一粗、一掃，最終Mn品位達到33.23%，回收率84.55%。

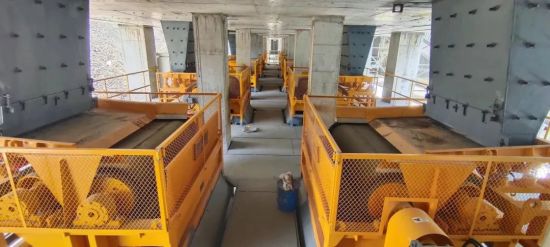

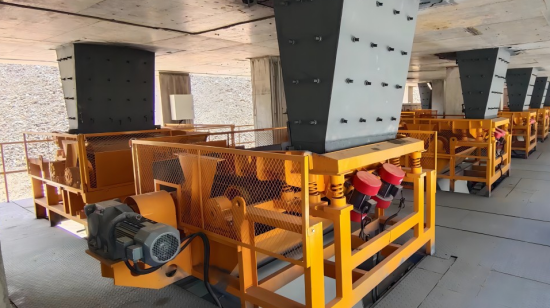

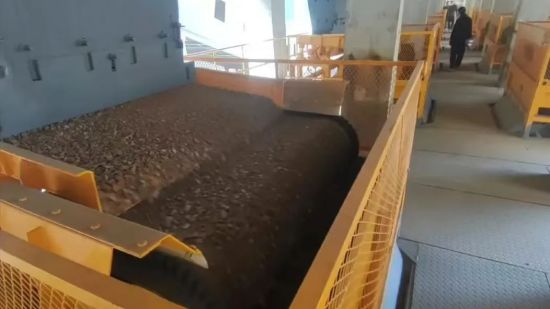

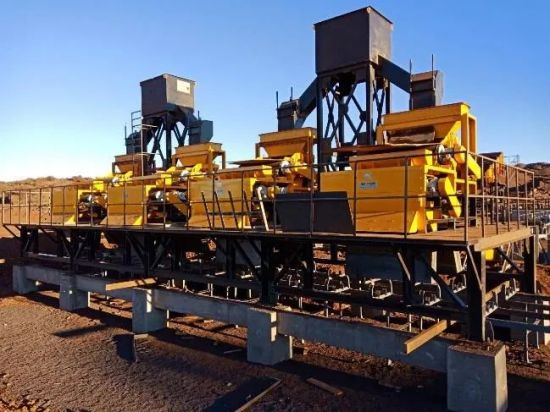

應用現場二：山西某赤鐵礦生產現場
應用數據
細碎后-16mm的赤鐵礦，經過強磁輥式磁選機一道磁選，分選出精礦全鐵品位32.13，鐵回收率93.8的合格產品。該產品型號多樣，磁輥直徑100-1000mm，不僅可以分選-40mm的粗顆粒弱磁性金屬礦物和非金屬礦物，還可以分選-1mm細顆粒粉狀弱磁性礦物和非金屬礦物，滿足不同客戶的使用工況需求。
